型号：SPS-20

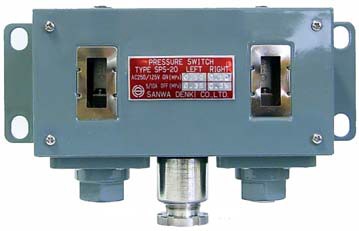

日本SANWA三和压力开关SPS-20 (产地：日本)
产品详细介绍：■ 使用流体
空气, 气体, 水, 油
■ 额定功率
AC250V 5A DC100V 1A AC125V 10A DC24V 5A
■ 使用温度
-20 ～ +60℃
■ 接口尺寸
Rc1/4

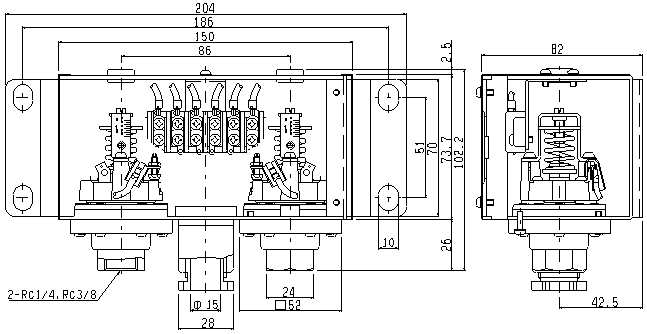

■ 外形尺寸
|
|
■性能规格
1.操作压力
A
B
C
D
下限调节范围
0.007 ～ 0.10
0.05 ～ 0.25
0.20 ～ 0.55
0.5 ～ 1.0
上限调节范围
0.027 ～ 0.17
0.08 ～ 0.30
0.25 ～ 0.75
0.60 ～ 1.25
开关压力差
0.020 ～ 0.07
0.03 ～ 0.15
0.05 ～ 0.20
0.10 ～ 0.25
允许公差
±0.005
±0.01
±0.015
±0.02
耐压力
1
2
2
2
设定标准
0.03 - 0.05
0.10 - 0.13
0.30 - 0.35
0.7 - 0.8
2.材质
标准材质
耐腐蚀性材质
主体部分
锌合金隔膜
SUS304，SUS316
隔膜
不锈钢蛇管
密封
NBR
FPM
盖子
金属机壳
开关主体
苯酚树脂
弹簧
SUS304
接点
银（标准），3μ 镀金
3.接点构成
4.端口 ① － ②
OFF:增加压力（圧力上升--OFF）
ON:降低压力（圧力下降—ON）5.端口 ① － ③
ON : 增加压力 （圧力上升--ON）
OFF : 降低压力（圧力下降--OFF） 请连接6P端口。
